PSSLQ大电流发生器是根据电力部门和工矿企业在电气设备试验如：各种开关，电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的专用设备。

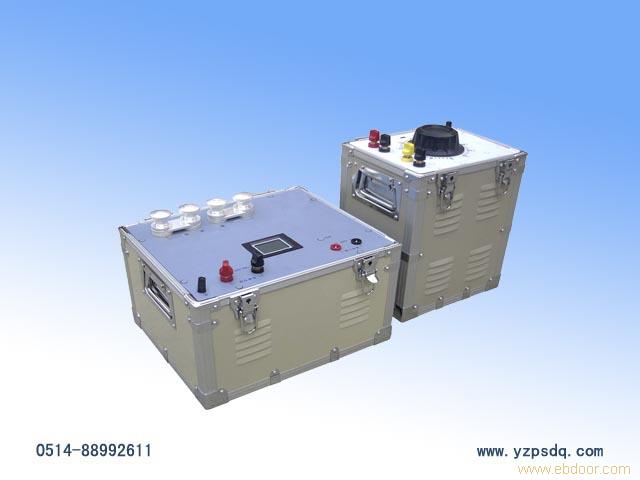

PSSLQ大电流发生器视产品体积、重量采用分体/一体式结构，具有输出电流无极调整，电流上升平衡、负荷变化范围大、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验较理想的设备。
二、PSSLQ大电流发生器主要技术参数：
注:“升流器额定输出”中，左边为串联；右边为并联输出参数
|
规格型号 |
额定容量（KVA） |
额定输入 |
额定输出 |
阻抗
电压% |
空载
电流% |
结构
形式 |
|
调压器 |
升流器 |
电流
A |
电压V |
电流KA |
电压V |
|
PSSLQ-5/1000 |
5 |
5 |
22.7 |
220 |
1 |
5 |
＜8 |
＜6 |
一体 |
|
PSSLQ-10/2000 |
10 |
10 |
45.4 |
220 |
1/2 |
10/5 |
＜8 |
＜6 |
分体 |
|
PSSLQ-12/2500 |
12 |
12 |
30 |
400 |
2.5 |
5 |
＜9 |
＜15 |
一体 |
|
PSSLQ-20/4000 |
20 |
20 |
90.9 |
220 |
2/4 |
10/5 |
＜8 |
＜6 |
分体 |
|
PSSLQ-25/5000 |
25 |
25 |
113.6 |
220 |
2.5/5 |
10/5 |
＜8 |
＜6 |
分体 |
|
PSSLQ-40/8000 |
40 |
40 |
100 |
400 |
4/8 |
10/5 |
＜8 |
＜6 |
分体 |
|
PSSLQ-50/10000 |
50 |
50 |
125 |
400 |
5/10 |
10/5 |
＜8 |
＜6 |
分体 |
三、PSSLQ大电流发生器使用环境：
1、PSSLQ大电流发生器工作电源：220V或380V ±10% 50HZ
2、PSSLQ大电流发生器环境温度：—10℃—40℃
3、PSSLQ大电流发生器产品周围应无严重影响变压器绝缘的气体蒸气，化学性沉积灰尘、污垢及其它爆炸性介质的场所。
五、PSSLQ大电流发生器使用方法及注意事项：
1、PSSLQ大电流发生器按电气原理图接好工作线路。变压器外壳，操作台等必须良好接地。
2、PSSLQ大电流发生器接通电源，操作台上的绿色指示灯亮。按下启动按钮，红色指示灯亮，此时升流器等待升流。
3、PSSLQ大电流发生器顺时针均匀旋转调压器，注意操作台上输出电流指示直到所需的大电流，为了保证测试精度，可在仪表接线柱上串接一标准电流表。
4、PSSLQ大电流发生器试验过程中，一旦发现不正常现象，应立即切断电源 ，查明原因后再进行试验。
5、PSSLQ大电流发生器试验完毕，必须将调压器回零，按停止按钮切断电源，切断工作电源 ，方可拆除试验接线，以保证安全。
六、PSSLQ大电流发生器注意事项：
1、 PSSLQ大电流发生器是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热，其时间如下：
|
负载情况（占额定%） |
持续运行时间（秒） |
|
100 |
300 |
|
85 |
900 |
|
75 |
1800 |
2、PSSLQ大电流发生器新安装和长时间不用的变压器，运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0.5兆欧时，方可使用。
3、PSSLQ大电流发生器使用中升流变压器和操作台必须可靠接地，以保证安全。
4、PSSLQ大电流发生器使用时应缓慢均匀升流，搬运时应避免过大的震动。
5、PSSLQ大电流发生器调压器与电刷接触表面应保持清洁，视情况用90%酒精蘸棉纱擦拭干净。
6、PSSLQ大电流发生器做冲击试验时，在5 秒钟内电流不超过额定电流的两倍。
7、PSSLQ大电流发生器应置于清洁、通风、干燥和室内保存。
七、PSSLQ大电流发生器设备成套性：
1、PSSLQ大电流发生器控制台 壹台
2、PSSLQ大电流发生器大电流发生器 壹台
3、PSSLQ大电流发生器产品合格证 壹份
4、PSSLQ大电流发生器产品使用说明书 壹份
