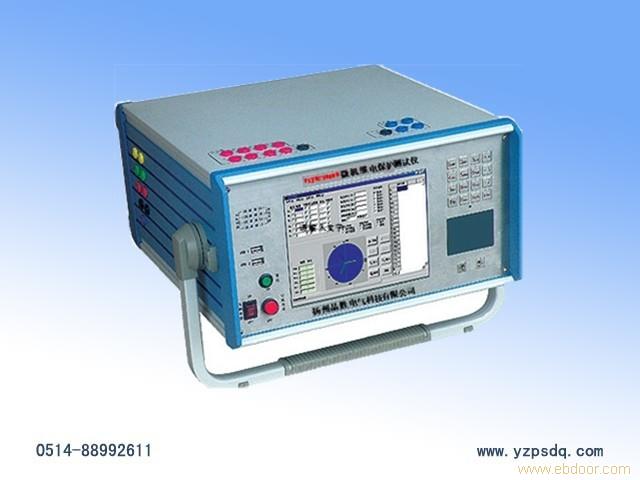

PSJBC-3000B继电保护综合测试仪

PSJBC-3000B继电保护综合测试仪技术参数

一、PSJBC-3000B继电保护综合测试仪交流电流源：
1、相电流输出（有效值）：0-40A/相，精度：0.2%
2、三相并联输出（有效值）：0-120A/三相并联
3、相电流长时间允许工作值（有效值）：10A
4、每相输出功率：420VA
5、三相并联电流输出功率：900VA
6、三相电流输出允许工作时间：10s
7、频率范围：0-1000Hz，精度：0.001Hz
8、谐波次数：2-20次，相位：0-360°，精度：0.1°
二、PSJBC-3000B继电保护综合测试仪直流电流源：
电流输出：0-±30A/相，精度：0.2%
三、PSJBC-3000B继电保护综合测试仪交流电压源：
1、相电压输出（有效值）：0-125V/相；精度：0.2%
2、线电压输出（有效值）：0-250V
3、相电压/线电压输出功率：75VA/100VA
4、频率范围：0-1000Hz，精度：0.001Hz
5、谐波次数：2-20次，相位：0-360°，精度：0.1°
四、PSJBC-3000B继电保护综合测试仪直流电压源：
1、相电压输出幅值：0-±150V，精度：0.2%
2、线电压输出幅值：0-±300V
3、相电压/线电压输出功率：90VA/180VA
五、PSJBC-3000B继电保护综合测试仪开关量端子：
1、开关量输入端子：8对
2、空接点：1-20mA，110V装置内部有源输出
3、电位翻转：0-6VDC为低电平； 15-250VDC为高电平
步青云、开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A
六、PSJBC-3000B继电保护综合测试仪时间测量范围：
范围：1ms-9999s； 测量精度：1ms
七、PSJBC-3000B继电保护综合测试仪体积重量：
体积365(mm)×400(mm)×195(mm)，约18kg
八、PSJBC-3000B继电保护综合测试仪电源：
AC220V±10% 50Hz 10A
