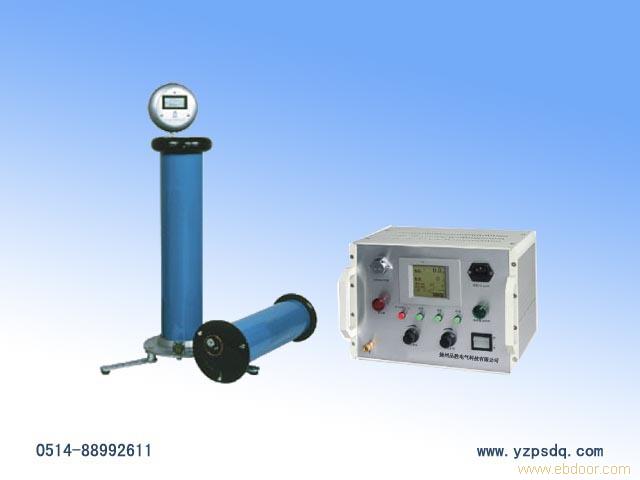

PSZGF-D型智能型直流高压发生器

产品型号: PSZGF-D
有 效 期: 长期有效
所 在 地: 江苏省扬州市
配送信息:
供应数量:不限
了解详情,请立即咨询!



      1  2  3  4  5  6  7  8
该公司共有 8条同类“03. 直流高压发生器”信息       查看全部>>
详细说明

型 号:PSZGF-D

价 格:0


PSZGF-D型智能型直流高压发生器是扬州品胜电气科技有限公司采用计算机控制技术,控制PWM脉宽调制、测量、保护及显示,在LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息,并带有RS232接口与计算机进行通讯。

智能型直流高压发生器的主要特点:

1、PSZGF-D智能型直流高压发生器采用分节式结构,即既可用于高电压等级,又能用于较低电压等级,并保持其精度不变。以100/200kV/2mA分两节为例,单节时可做100kV/4mA使用,可用于35kV及以下系统电气设备直流高压试验,此时可保证测量的准确性避免大马拉小车;智能型直流高压发生器两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。真正做到一机两用,大大方便了现场用户的使用。

2、扬州品胜电气科技有限公司采用计算机控制技术,控制PWM脉宽调制、测量、保护及显示,在LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息,智能型直流高压发生器并带有RS232接口与计算机进行通讯。

3、直流高压发生器首创智能接地不良保护及报警功能(接地不良不能升压),测压回路断线保护(电压测量回路断线仪器不能升压),急停按钮,提高了操作人员在作业过程中安全性。

4、智能型直流高压发生器采用30—50kHz高频倍压电路,应用PUM脉宽调制技术和大功率IGBT器件,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施能承受额定电压放电而不损坏机器。

5、智能型直流高压发生器采用电压大反馈,使电压稳定度大大提高,为氧化锌避雷器试验专门设计了0.75UDC—1mA的触发按纽,还将频率提高到30-50KHz,使控制箱和倍压筒体体积和重量有了较大的减小,更便于现场使用。

6、直流高压发生器选用美国、日本等先进技术的元器件和德国制造的国际型系列机箱,集实用与美观为一体。

7、智能型直流高压发生器的倍压筒体用德国技术研制;中频变压器经有关专家特殊设计,体积小、容量大。倍压筒体底座内藏△—Y撑脚,即使用时展成Y形,支撑稳定方便,装箱时缩成△形,藏在底座内。

8、智能型直流高压发生器具有多种保护功能,如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样,反应时间为纳秒级,通过纳秒级的光隔离元件和纳秒级的模拟开关,全过程在2微秒内将功放电路的推动信号切断,保证在输出短路的情况下,不损坏功率器件。

9、智能型直流高压发生器所配的全屏蔽自动换档高压微安表采用金属外壳,液晶显示外采用导电玻璃与外壳连接,表外壳无任何按钮,测试线与屏蔽线同轴引出,从而实现了真正的全屏蔽;电流表为4 1/2位数显表,可0-200-2000μA自动换档,较大提高了泄漏电流的分辨率。

智能型直流高压发生器技术引用标准:
  IEC 60-1: 1989     高电压试验技术  部分:一般试验要求
  GB/T 16927.1-1997    高电压试验技术  部分:一般试验要求
  IEC 60-1: 1994     高电压试验技术  第二部分:测量系统
  GB/T 16927.1-1997    高电压试验技术  第二部分:测量系统
  DL 474.2-92       现场绝缘实验实施导则  直流高电压试验
  ZBF 24002       现场直流和交流耐压试验电压测量装置的使用导则

智能型直流高压发生器正常使用条件:
  工作电源:AC 220V(-20%~+10%)   50Hz
  工作环境温度:-10℃~40℃
  相对湿度:不大于90%(无凝露)
  海拔高度:2000米以下

智能型直流高压发生器技术参数:
  工作电源:AC220V(-20%~+10%)   50Hz
  工作方式:间断使用,额定负载60分钟
  电压测量精度:1.0%(满度)±2个字
  电流测量精度:
 (A)智能型直流高压发生器低压侧采用自动换档方式,总电流1.0%(满度)±2个字

 (B)智能型直流高压发生器高压侧为全屏蔽自动换档高精度微安表,采用4 1/2数显表,微安表显示屏采用导电玻璃与金属外壳相连,屏蔽性极好,量程范围0 –200-2000uA,精度1.0%±2个字

 (C)智能型直流高压发生器可选配红外传输微安表和手持红外接收器,当无法看清高压微安表显示时,可通过手持红外接收器直接读取高压端泄漏电流值。

   智能型直流高压发生器采用计算机控制技术,控制PWM脉宽调制、测量、保护及显示,显示屏采用大屏幕液晶显示,显示输出电压、泄漏电流、过压整定值、计时器及中文报警提示,有背光;设有计时器,在显示屏上有显示,且计时时间可调节,当计时时间快结束时有声音报警。

  工作频率:40kHz,采用闭环大反馈
  波纹系数:≤0.5%
  0.75功能:当进行氧化锌避雷器试验时,按下0.75功能键,电压自动降到75%,精度≤1.0%。
试验回路接地线必须接触良好,否则本机拒绝工作并音响提示。如果试验电源经1:1隔离变压器或现场用便携式小发电机作为电源时,请人为将电源的任意一端接地,否则会音响提示报警。若现场无可靠地线,可在面板上按“75%UDC/1mA”按钮2—3秒钟即可解除报警,此时仪器仍可正常工作。
  过压整定误差:≤1.0%,采用软件整定
  电压调节精度:0.1%
  电压调整率:电源电压在220V±10%范围内变化时,输出电压波动范围不超过1.0%

智能型直流高压发生安全保护性能:
   过流保护:当高压输出端短路,仪器应立即切断输出,同时仪器不应有损坏
有过流保护,并且有中文报警提示及声音提示

   过压保护:当高压输出超过过压整定值时,仪器应立即自动切断输出,这保证试品不会应过压造成损坏
有过压保护,采用菜单式整定,并且有中文报警提示及声音提示

   零位保护:电位器应归零才能升压,防止高压端有电压,对人身与仪器造成危害
有零位保护,并且有中文报警提示及声音提示

   接地保护:当仪器没有接地或接地不良的情况下,仪器应有接地报警并有相应提示,且不能升压,防止对人身与仪器造成危害
有接地保护,并且有中文报警提示及声音提示。在特殊情况(如电缆试验现场、发电机供电场合)下,无可靠接地也要进行试验时,可长按75%功能键解除保护,方便用户在现场进行试验

   内部电压测量回路开路保护:在内部测压电阻开路、电压测量信号线断路、电缆接线柱接触不良时,如果没有保护,这时仪器电压表没有指示,而高压端已有电压,这可能造成人身伤害事故
有内部电压测量回路开路保护,并且有中文报警提示及声音提
