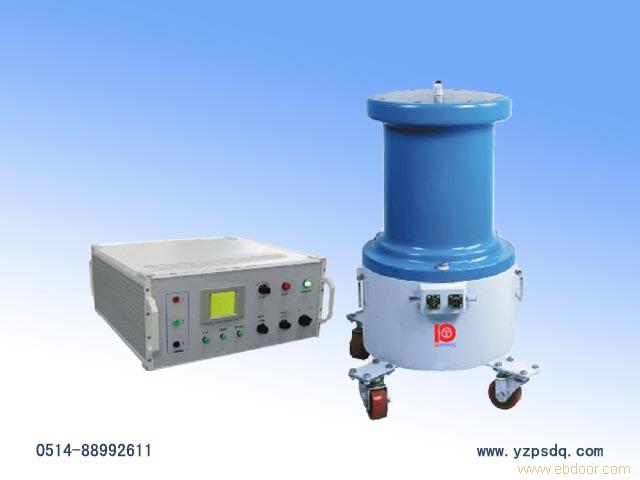

型 号：PSZGF-F
PSZGF-F型水内冷发电机专用直流高压发生器是专用于发电机，特别是水内冷发电机进行泄漏电流和直流高压试验而研制的。它特别设计了各种干扰电流的补偿回路，试验时可完全排除杂散电流和汇水管的极化电势干扰的影响，能够准确测量水内冷发电机绕组的泄漏电流。
发电厂对于发电机，进行直流试验能灵敏有效的发现定子绕组端部缺陷和间隙性缺陷。它以成为发电机绕组绝缘试验中普遍采用的方法。由于大型水内冷发电机汇水管传导电流很大，且根据水质不同，一般在试验电压下电流达20～150mA不等，如果没有足够容量的直流高压发生器，将无法升压。PSZGF-F水内冷发电机专用直流高压发生器是专用于发电机，特别是水内冷发电机进行泄漏电流和直流高压试验而研制的。它特别设计了各种干扰电流的补偿回路，试验时可完全排除杂散电流和汇水管的极化电势干扰的影响，能够准确测量水内冷发电机绕组的泄漏电流。
PSZGF-F水内冷发电机专用直流高压发生器还具有兆欧表功能，由于它的短路电流可≥20mA，足够满足水内冷发电机的绝缘电阻和吸收比的测量。
水内冷发电机专用直流高压发生器特点：
● 采用中频倍压回路，应用的PWM脉宽调制技术和大功率IGBT器件，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地措施，能承受额定电压放电而不损坏。
● 采用电压大反馈，使电压稳定度大大提高。同时提高了逆变频率，降低了仪器和倍压筒的体积和重量。更便于携带。
● 测量数据用LCD 320×240点阵大屏幕显示。
● 内置2500V兆欧表功能，可测量吸收比和极化指数，电阻量程0-106MΩ误差≤5%。
● 自带计时器。
● 采用美国、日本等高质量元器件和德国制造的机箱，抗干扰能力强，美观实用。
● 倍压筒采用德国技术研制，中频变压器经有关专家特殊设计，体积小容量大。
● 采用特殊设计，大大增加了仪器的输出电流和功率，以适应大容量负载的要求。
水内冷发电机专用直流高压发生器主要技术参数：
|
技术参数 /
规格
|
50/120
|
60/50
|
60/80
|
60/150
|
60/200
|
|
输出电压kV
|
50
|
60
|
60
|
60
|
60
|
|
输出电流mA
|
120
|
50
|
80
|
150
|
200
|
|
输出功率W
|
6000
|
3000
|
4800
|
9000
|
12000
|
|
电压测量误差
|
≤1.0%±一个字
|
|
电流测量误差
|
≤1.0%±一个字
|
|
过压整定误差
|
≤1.0%
|
|
波纹系数
|
≤3.0%
|
|
电压稳定度
|
≤1.0%
|
|
电源电压
|
AC 220V±10% 50/60Hz
|
AC 380V±10% 50/60Hz
|
|
机箱重量kg
|
11.5
|
25
|
|
倍压筒重量kg
|
24.0
|
65
|
